Mikä on WDR-testi ja miksi se on tärkeä sinulle tuotekehitysinsinöörinä?

Sisällysluettelo

1. WDR-testauksen keskeiset standardit: MIL-STD-810H, Telcordia GR-487 ja asiakkaan oma testitarve
2. WDR-testauksen hyödyt ja merkitys laitekestävyydessä
3. Usein kysytyt kysymykset WDR-testauksesta
4. Yhteenveto

WDR-testi (Wind-Driven Rain -testi) on testausmenetelmä, jossa tuotteen kestävyys todetaan myrskyolosuhteita vastaan. Testin tavoitteena on simuloida rankkaa, kovalla tuulen voimalla tuotettua piiskaavaa sadetta ja varmistaa, että laite tai komponentit kestävät suunnitellut sääolosuhteet ilman vuotoja tai toimintahäiriöitä.

Tuotekehityksessä WDR-testi on tärkeä siksi, että se paljastaa mahdolliset suunnittelu-, kokoamis- tai valmistusvirheet tuotteessa, jotka voisivat aiheuttaa vesivuotoja, korroosiota, mekaanisia vikoja tai sähköisiä oikosulkuja. Erityisesti ulkoilmakäyttöön tarkoitetut laitteet, kuten mobiiliverkon tukiasemat, teollisuusautomaation ohjainlaitteet ja kaapit sekä valaistusjärjestelmät, altistuvat luonnossa jatkuvasti tuulen ja sateen vaihteluille. WDR-testi tarjoaa luotettavan tavan varmistaa, että laite vastaa kansainvälisiä standardeja ja kestää kenttäolosuhteet myös vaativimmissa ympäristöissä.

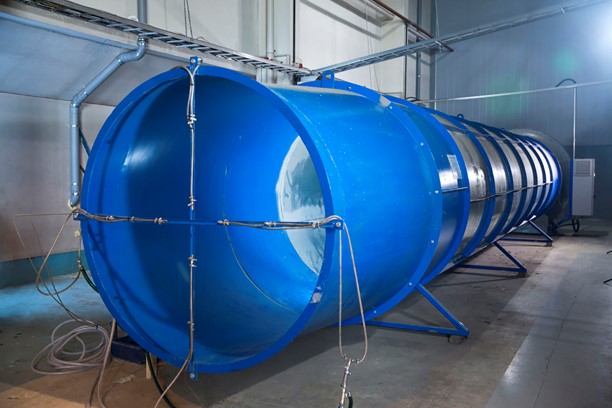

Toptester Oy:n WDR-laitteisto.
Pituus 9 metriä,
putken halkaisija 1,6 metriä,
sähkömoottorin teho 90kW,
tuulen nopeus max 40m/s,
portaaton veden määrän säätö.

1. WDR-testauksen keskeiset standardit: MIL-STD-810H, Telcordia GR-487 ja asiakkaan oma testitarve

Useimmat WDR-testin suoritusohjeet perustuvat vakiintuneisiin kansainvälisiin normeihin. Yleisimmin käytettyjä standardeja ovat:

MIL-STD-810H tai H eri puolustusvoimien vaatimus kommunikaatio- ja puolutustlaitteille.

MIL-STD-810H Method 506.6, Procedure I, Rain and Blowing rain määrittelee testiparametrit seuraavasti: tuulennopeus 18 m/s ja sadekertymä on 10cm/h. Pisarakoko on 0,5mm. Puhallusaika 30 minuuttia.

Telcordia GR-487-CORE erilaisille tukiasemille ja vastaaville kommunikaatio laitteille kotelorakenteessa.

Telcordia GR-487-CORE määrittelee testiparametrit seuraavasti: tuulennopeus on 31m/s ja sadekertymä 15 cm/h. Pisarakoko on 0,5mm. Puhallusaika 30 minuuttia

Asiakkaan oma testaustarve toteutamme myös testit tarvituilla tuulen nopeuksilla ja sademäärillä asiakkaan tarpeen mukaan. Myös puhalluksen keston voit määritellä vapaasti.

2. WDR-testauksen hyödyt ja merkitys laitekestävyydessä

WDR-testauksen kautta saadut tulokset auttavat tuotekehitystä varmistamaan seuraavat keskeiset seikat:

Mekaaninen kestävyys: Laitekokonaisuuden rakenne kestää voimakkaan tuulen aiheuttaman mekaanisen rasituksen ilman vaurioita.

Vedenkestävyys: Tiivisteet ja liitospinnat estävät veden pääsyn sisäosaan testin aikana, jolloin sisäiset komponentit säilyvät ehjinä.

Luotettavuuden parantaminen: Varhainen ongelmien havaitseminen testilaboratoriossa vähentää korjauksia ja takuuvaatimuksia kentällä.

Kilpailuetu markkinoilla: Kattavasti testattu tuote ja raporttimme testeistä on todiste laitteen ominaisuuksista myrskyolosuhteissa.

Toptesterin WDR-tuotesivulta löytyy tarkempi palvelukuvaus: https://toptester.com/fi/palvelumme/luotettavuustestit/tuuli-ja-sadetesti/

3. Usein kysytyt kysymykset WDR-testauksesta

K1. Kuinka kauan WDR-testaus yleensä kestää?
V: Testi tehdään tyypillisesti neljään puhallussuuntaan ja yksi puhallusjakso kestää 30 minuuttia. Testin kokonaisaika valmisteluineen ja lopetuksineen vie noin työpäivän verran. Testit voidaan tyypillisesti aloittaa 1-2 viikon kuluessa siitä hetkestä, kun tuote on saapunut meille.

K2. Voiko WDR-testi paljastaa muita ongelmia kuin tiivistevuodot?
V: Kyllä. Testin aikana voidaan havaita myös mekaanisia rasitusvaurioita, osien irtoamisia ja sähköisiä oikosulkuja.

K3. Miten tuote kiinnitetään testejä varten?
V: Laite voidaan kiinnittää WDR-putken etupuolella olevaan jämerään pyörityspöytään tolppakiinnikkeille tuotteen taustalevystä. Muut mekaaniset kiinnitystavat onnistuvat myös. Isommille tuotteille hallin lattiassa on kiinnityspaikat, josta tuote voidaan sitoa liinoilla lujasti paikoilleen.

K4. Miten tuote tarkistetaan testien jälkeen?
V: Avaamme tuotteen asiakkaan ohjeiden mukaan ja tarkistamme, että tuotteen sisälle ei ole kertynyt vettä ja tuote on mekaanisesti ehjä. Kokeilemme tarpeen tullen myös tuotteen toiminnallisuuden. Halutessasi voit tulla seuraamaan itse testejä meidän tiloihimme.

K5. Mikä on WDR-testauksen hinta-arvio?
V: Suuntaa antava hinta on 3650€/päivä

K6. Milloin WDR-testi kannattaa suorittaa tuotekehitysprosessissa?
V: Paras ajankohta on prototyyppivaiheessa, kun tuotetta voidaan vielä muuttaa ja korjata kustannustehokkaasti.

4. Yhteenveto

Olemme EU-alueen ainoa Wind Driven Rain-testejä tarjoava testitalo tässä laitekokoluokassa.

Oikein toteutettuna testaus säästää kustannuksia pitkällä aikavälillä ja luo kilpailuetua markkinoilla. Suomalaisena testikumppanina Toptester tarjoaa joustavia testausaikatauluja, jotka tukevat tuotekehityksen aikataulutavoitteita.

Kysy tarjous WDR-testeistä
